Productiemogelijkheden CNC draai/freescentra
Beide machines zijn uitgerust met aangedreven gereedschappen dit geeft ons de mogelijkheid om ook te frezen, boren, ruimen en schroefdraadtappen aan een werkstuk zonder dat het product uit de machine genomen hoeft te worden. De productkwaliteit blijft dus op een hoog niveau doordat minder opspanningen nodig zijn om een product geheel te bewerken. Een ander groot voordeel is dat de bewerkingstijden worden gereduceerd door het uitvoeren van alle bewerkingsprocessen in 1 productiecyclus.
Ons machinepark is een ideale mix voor het bewerken van verschillende producten zowel wat betreft de afmetingen als de specificaties van de producten.

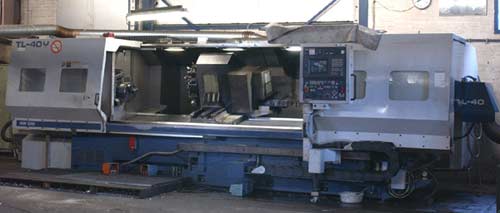

Mori Seiki TL40Y-3000


CNC-draai/freescentrum met Y-as en aangedreven gereedschappen.
Dit is een universeel inzetbaar CNC draai/freescentrum voor het nauwkeurig bewerken van lange werkstukken ( tot Ø 420 en een lengte van 2905mm) en uiteraard ook kortere werkstukken.
De aandrijving is goed inzetbaar voor zowel grote als kleine werkstukken.
Dit centrum is voorzien van een extra bewerkingsas genaamd de Y-as, deze maakt het mogelijk om tot 50mm boven en onder de centerlijn van het product te frezen, boren, ruimen en schroefdraadtappen.
Wij kunnen dus zeer nauwkeurig grote spiebanen en complexe contouren omdat deze as in combinatie met de andere bewerkingsassen simultaan CNC aangestuurd en gecontroleerd kan worden.

Capaciteiten aangedreven gereedschappen:
Schroefdraadtappen: tot M12
Maximale vlakfreesdiameter: Ø 45mm
Maximale kamerfreesdiameter: Ø 20mm
Maximale boordiameter: Ø 20mm
Maximale draaidiameter:
Maximale draailengte:
Klauwplaatdiameter:
Y-as bereik:
Aantal gereedschappen:
Vermogen hoofdspil:
Toerentalbereik:
Vermogen rotary tool spil:
Toerentalbereik:
Aantal bewerkingsassen: 		Ø420mm
2905mm
Ø315mm
+50/-50mm vanuit centerlijn
12 stuks
22kW
0-2400 omw/min
3.7kW
0-2000 omw/min
x-as , z-as , c-as , y-as


klik op de afbeelding voor een vergroting.

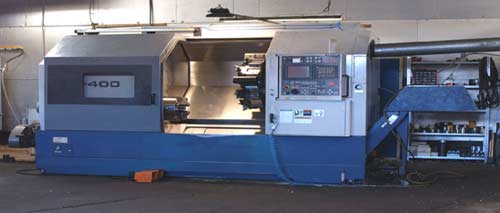

Mori Seiki SL400BMC-800


CNC-draai/freescentrum met aangedreven gereedschappen.
Dit is een krachtig CNC draai/freescentrum voor het continu bewerken van grote werkstukken (tot Ø650 en een lengte van 860 mm) maar die ook uitermate geschikt is voor zeer nauwkeurige bewerkingen aan producten met kleinere afmetingen.
De aandrijving is toegerust voor zwaar verspanen met een groot moment of verspanen met een hoog toerental.
Capaciteiten aangedreven gereedschappen: Schroefdraadtappen: tot M24
Maximale vlakfreesdiameter: Ø 100mm
Maximale kamerfreesdiameter: Ø 40mm
Maximale boordiameter: Ø 40mm

Dit is ons draai/freescentrum voor het “zware” produktiewerk dus vooral voor producten waar veel aan bewerkt moet worden of dit nu simpele draaibewerkingen zijn of een combinatie van alle bewerkingen die mogelijk zijn op dit centrum.
Maximale draaidiameter:
Maximale draailengte:
Klauwplaatdiameter:
Aantal gereedschappen:
Vermogen hoofdspil:
Toerentalbereik:
Vermogen rotary tool spil:
Toerentalbereik:
Aantal bewerkingsassen: 		Ø620mm
860mm
Ø385mm
12 stuks
30kW
0-2200 omw/min
11kW
0-3000 omw/min
x-as , z-as , c-as


klik op de afbeelding voor een vergroting.

Dit is ons draai/freescentrum voor het “algemene (zowel lange als kleine)” produktiewerk dus zowel producten waaraan weinig of veel bewerkt moet worden en een mix van de mogelijke bewerkingen op dit centrum.

De machines worden off-line met behulp van een CAM-computersysteem geprogrammeerd om verlies van productietijden tot een minimum te beperken. Het enige wat voor een productiecyclus nog gedaan moet worden is het ombouwen van de klemgereedschappen en het aanbrengen van de benodigde verspanings-gereedschappen.
Ook alle andere productieparameters worden off-line bepaald en naar de machines gezonden.
De combinatie van de CNC draai/freescentra met de genoemde bewerkingscapaciteiten en het gebruikte CAM-systeem geeft ons de gereedschappen om veel verschillende producten te bewerken voor een aantrekkelijke prijs.

Wij hebben dus als klein bedrijf een machinepark en organisatie met grote mogelijkheden.
Een groot aantal bewerkingen is mogelijk en dit tegen een aantrekkelijke prijs.
